Resonancia de tierra industrial
Resonancia de tierra industrial - introducción
Este artículo presenta cómo resolver un problema de resonancia en suelo industrial., com Análisis de vibraciones.

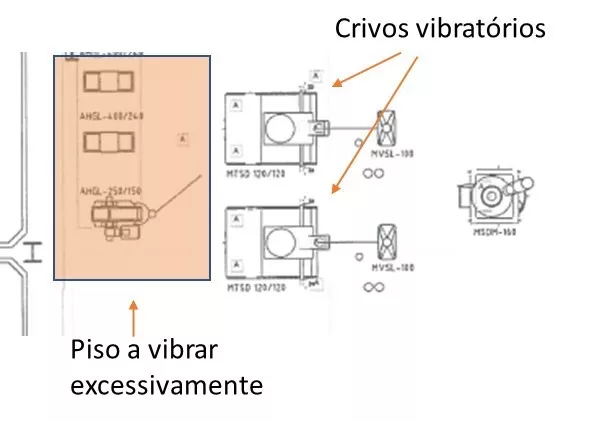

El pavimento de un piso industrial de una fábrica., junto con dos cribas vibratorias, vibró con grandes amplitudes, haciendo que las máquinas cercanas funcionen mal. Se pretendía eliminar estas vibraciones excesivas..
Resonancia de tierra industrial – Vibraciones del suelo

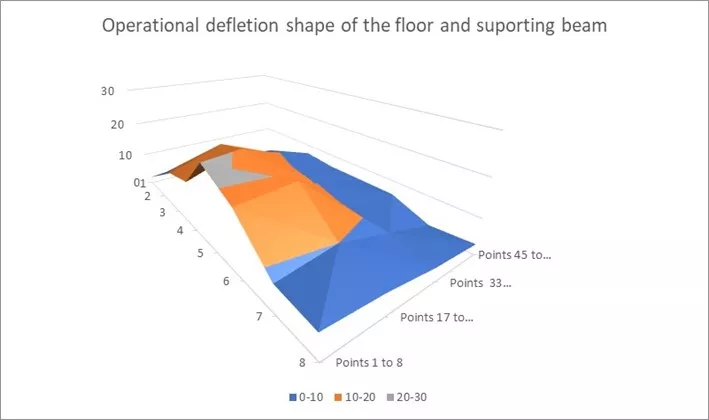

Para abordar el problema, primero procedimos a Para abordar el problema, primero procedimos aes, con una analizador de vibraciones, el estudio de la forma de deformación operativa del piso habiendo obtenido la deformación que se puede ver a continuación.
Se puede ver que los niveles de vibración alcanzados 25 / s RMS mm, en el haz entre el punto de medición 1 mi 8, en la dirección vertical. Lo aceptable para este tipo de estructura es 10 mm / s.
La frecuencia de vibración fue la frecuencia de funcionamiento de las pantallas. (16,8 hz).
Medición de frecuencia natural de suelo
Sospecha de un fenómeno de resonancia , se determinó la frecuencia natural del piso, en el punto de máxima vibración, para comprobar si coincide con la frecuencia de funcionamiento de las cribas vibratorias.
Para ello, se pidió a uno de los presentes que realizara unos saltos para excitar las frecuencias naturales del suelo., en la dirección vertical.

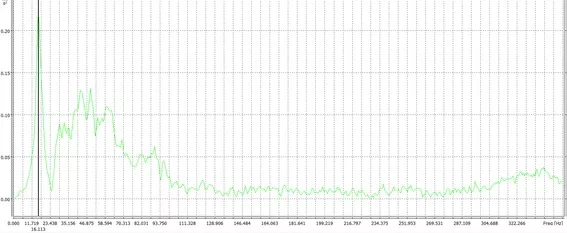

En esta prueba se determinó qué frecuencia natural era 16,1 hz, como se puede ver en el espectro que se muestra a continuación.
Esta frecuencia está muy cerca de la frecuencia de funcionamiento de las pantallas. (16,8 hz)
La solución al problema
La solución al problema consistió en, por lo tanto, para cambiar la frecuencia natural del suelo para que no coincida con la frecuencia de funcionamiento de las pantallas. Para ello, se consideró oportuno incrementar la rigidez de la viga de soporte del suelo en sentido vertical..
Prueba de solución de reducción de vibraciones
Para probar esta solución de resonancia en suelo industrial, se colocaron columnas verticales adicionales, provisional, para soportar la viga horizontal que soporta el suelo en cuestión, como se ve en la foto, en el techo.
Con esta solución temporal el nivel de vibración pasó de 25 para 4,5 / s RMS mm
La frecuencia natural medida con este amplificador fue 24 hz.
conclusión
La estructura se ha reforzado con columnas permanentes y los niveles de vibración se han reducido a niveles aceptables.. El problema de la resonancia de suelo industrial ha sido resuelto.
