Caso práctico de inspección mecánica: alineación de los engranajes de transmisión del tambor
La situación
en un tambor de enfriamiento, en un tambor de enfriamiento vibraciones de medición con una analizador de vibraciones en un tambor de enfriamiento mantenimiento predictivo, en un tambor de enfriamiento, en un tambor de enfriamiento análisis de vibraciones.
Se solicitó al servicio de inspección mecánica de DMC que verificara el estado del engranaje y la alineación de los dientes de la rueda de cremallera / piñón y la alineación de los componentes del piñón / cremallera., acoplamientos reductores de impulsión de refrigerante.
Trabajo desarrollado
- Comprobación del estado de los dientes de la cremallera y del piñón,
- Contacto y liquidación,
- Verificación de la concentricidad de la cremallera con la banda de soporte del Enfriador y alineación del Reductor / Piñón.
- Corrección de la condición de alineación.
Comprobación del estado de los dientes

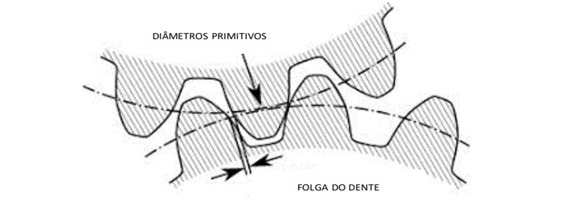

Comprobación del contacto y la holgura de los dientes del piñón-cremallera en 8 posiciones
Comprobación de la concentricidad de la rueda de la cremallera con el vendaje (Soporte más fresco)
Alineación del reductor / piñón
Finalización del trabajo
Al finalizar el trabajo, la condición de alineación se consideró buena, ya que las desviaciones registradas después de las acciones correctivas, estuvieron dentro de la tolerancia definida por los criterios de evaluación adoptados.
Debido al acentuado desgaste de los dientes, se sugirió reemplazar el piñón.
